E-Komp

Kompaktpresse, schnell und einfach zu installieren, mit integrierter Steuereinheit im Chassis.

  • - Steuereinheit integriert. Kein externer Schaltkasten nötig.
  • - Bis zu 2 Haltetemperaturen
  • - Leicht in 5 Teile zu zerlegen, um das Lastgewicht für den Arbeiter zu reduzieren.
  • - Auch erhältlich in der Version 230V 1-Phase.
  • - Chassis mit reduzierter Höhe geeignet für Arbeiten mit schwierigem Zugang.
  • - Möglichkeit mit Wi-Control zu arbeiten.

Kostenvoranschlag anfragen
  • Technische Daten
  • Mehr Info
  • Zubehöre
  • Fotos
  • Videos
  • Downloads
MaterialAluminium
Druck Airbag u.Element - 7 Bar
Heizung Silikonwiderstandsheizung - Max. 185º C (365º F)
KühlungWasser
GurtbreiteBis 1600mm (60”)
Heizplattenbreite364mm-520mm-624mm-728mm-832mm-1664mm (14,8"-21,2"-25,5"-29,7"-32,7"-65,5")
Winkel16º - 22º - 90º

Millimeter Zoll

Die technischen Daten in Millimetern entsprechen für die Modelle von 16º, in Zoll für die von 22º. Das Gewicht des unteren Chassis beinhaltet auch die Bolzen. Das Gesamtgewicht beinhaltet beide Platten und Luftkissen.
Modell Band (mm) (in)G1 (mm) (in)G3 (mm) (in)A (mm) (in)B (mm) (in)C (mm) (in)H (mm) (in)Gewicht u. Chassis (Kg) (Lb)Gewicht o. Chassis (Kg) (Lb)Gewicht Rost (Kg) (Lb)Gesamtgewicht (Kg) (Lb)
E-Komp 650x350650 mm184 mm338 mm780 mm350 mm750 mm364 mm28.5 Kg22.6 Kg20.1 Kg95.7 Kg
E-Komp 1000x3501000 mm204 mm378 mm1145 mm350 mm1101 mm364 mm39.6 Kg33.2 Kg31.4 Kg141.0 Kg
E-Komp 800x350800 mm194 mm358 mm940 mm350 mm904 mm364 mm33.4 Kg27.2 Kg24.6 Kg114.4 Kg
E-Komp 1200x3501200 mm229 mm428 mm1355 mm350 mm1303 mm364 mm46.2 Kg39.3 Kg35.4 Kg162.9 Kg
E-Komp 1400x3501400 mm249 mm468 mm1560 mm350 mm1500 mm364 mm56.2 Kg45.2 Kg40.8 Kg190.6 Kg
E-Komp 1600x3501600 mm274 mm518 mm1770 mm350 mm1701 mm364 mm63.0 Kg51.3 Kg46.3 Kg215.4 Kg
E-Komp 24x1424 in7.2 in13.3 in30.1 in13.8 in27.9 in14.8 in61.7 Lb48.77 Lb44.0 Lb206.7 Lb
E-Komp 26x1426 in7.4 in13.7 in32.3 in13.8 in29.9 in14.8 in65.7 Lb52.27 Lb47.2 Lb221.1 Lb
E-Komp 30x1430 in7.6 in14.1 in36.6 in13.8 in33.9 in14.8 in72.9 Lb59.29 Lb53.5 Lb249.2 Lb
E-Komp 32x1432 in7.8 in14.5 in38.7 in13.8 in35.9 in14.8 in76.6 Lb62.72 Lb56.6 Lb263.1 Lb
E-Komp 36x1436 in8.0 in14.9 in43.1 in13.8 in39.9 in14.8 in83.8 Lb69.74 Lb62.9 Lb291.2 Lb
E-Komp 40x1440 in8.2 in15.3 in47.4 in13.8 in43.9 in14.8 in90.9 Lb76.76 Lb69.3 Lb319.2 Lb

Alle Modelle anzeigen

Die angezeigten technischen Daten können ohne vorherige Ankündigung geändert werden.

Beschreibung

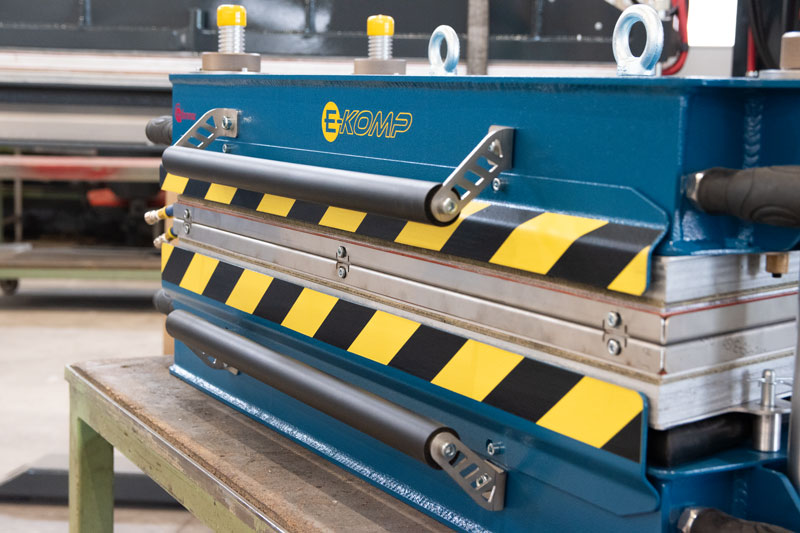

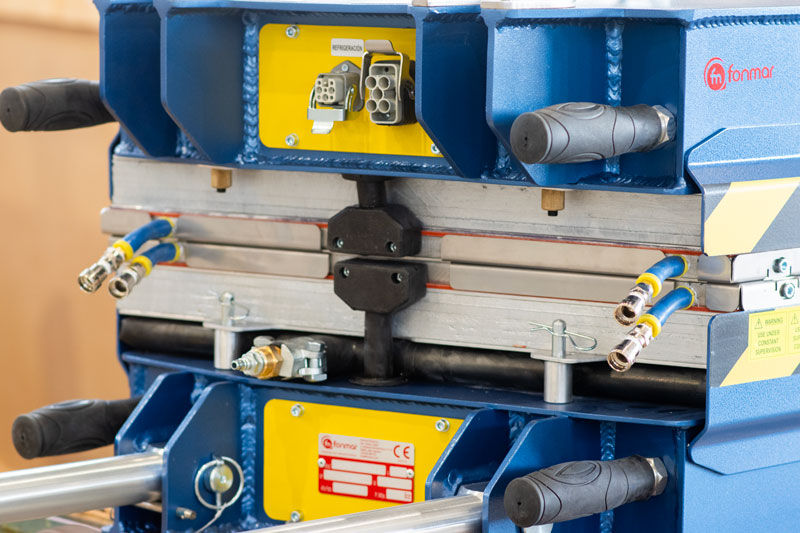

Kompaktpresse aus Aluminium. Erhältlich in verschiedenen Breiten ab 650mm bis 1600mm. Plattenbreiten von  365mm, 522mm, 627mm und 728mm (14”, 21”, 25” y 29”). Die Presse beinhaltet pneumatisches Drucksystem, Widerstandsheizung und Kühlung. Kann in 5 Teile zerlegt werden um den Transport zu erleichtern; oberes Chassis, oberer Rost, unterer Rost, Luftkissen und unteres Chassis. Automatischer Prozess welcher an der eingebauten Steuerungseinheit programmiert wird (Heizung, Haltezeit und Kühlungstemperatur).

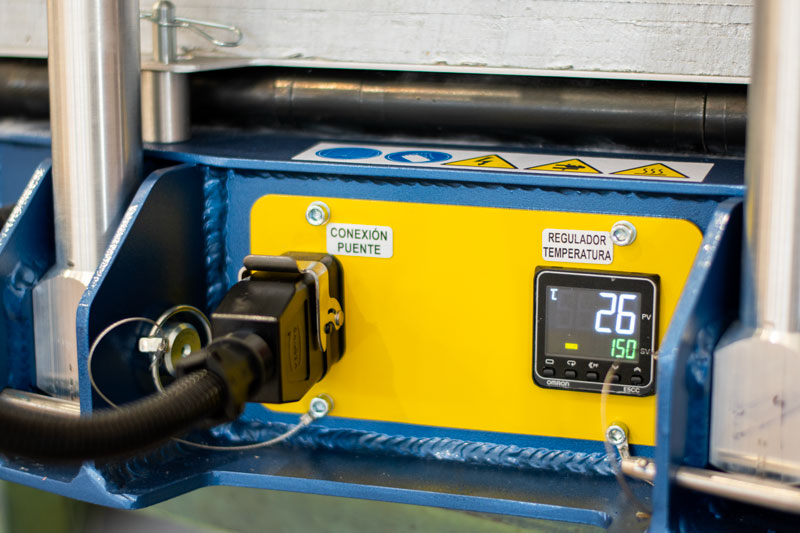

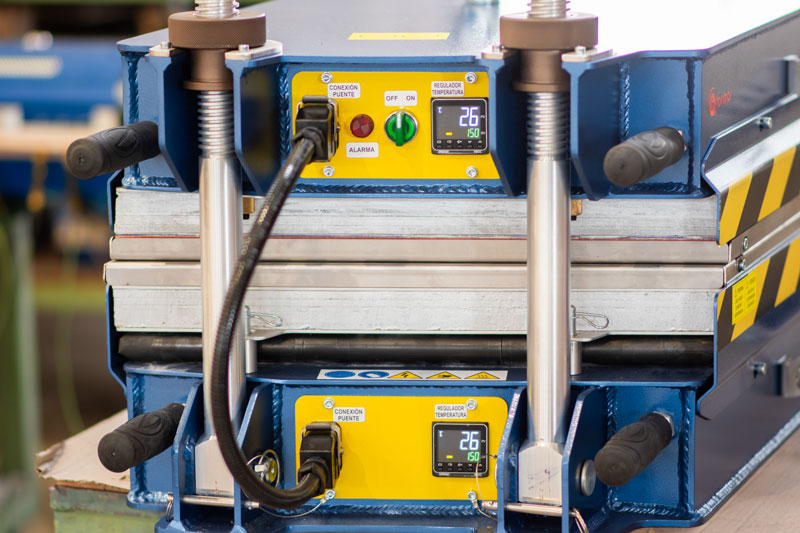

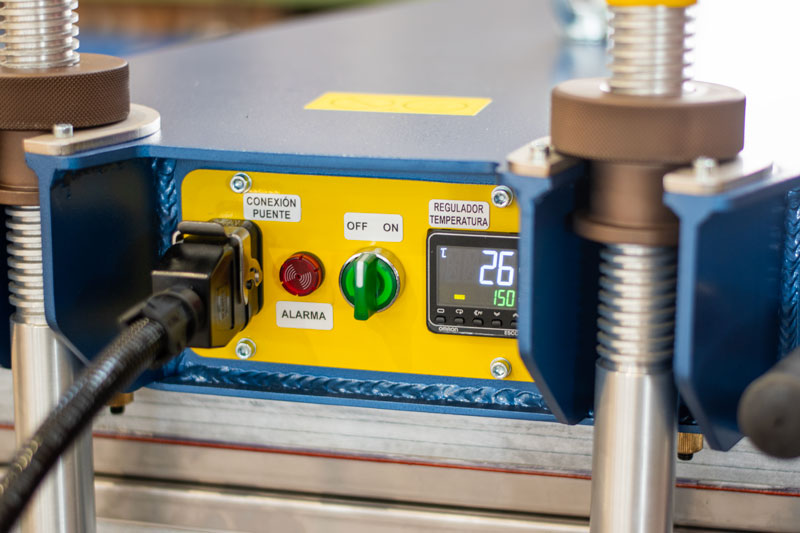

Steuerung

Steuereinheit am Chassis einfach zu programmieren. Automatische Kontrolle des gesamten Prozesses nach Einstellen der Solltemperatur auf beiden Rosten (oberer / unterer), der Haltezeit, der Kühltemperatur und des Druckes. Automatischer Alarm bei Beendigung des Zyklus.

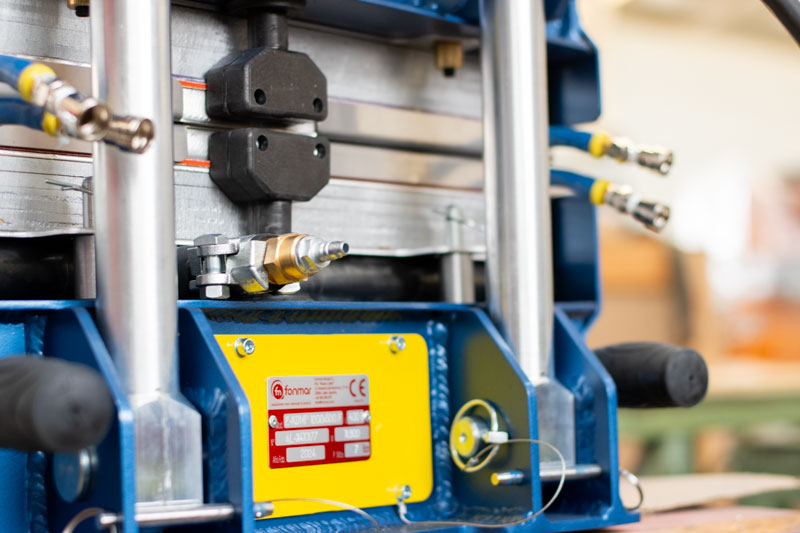

Drucksystem

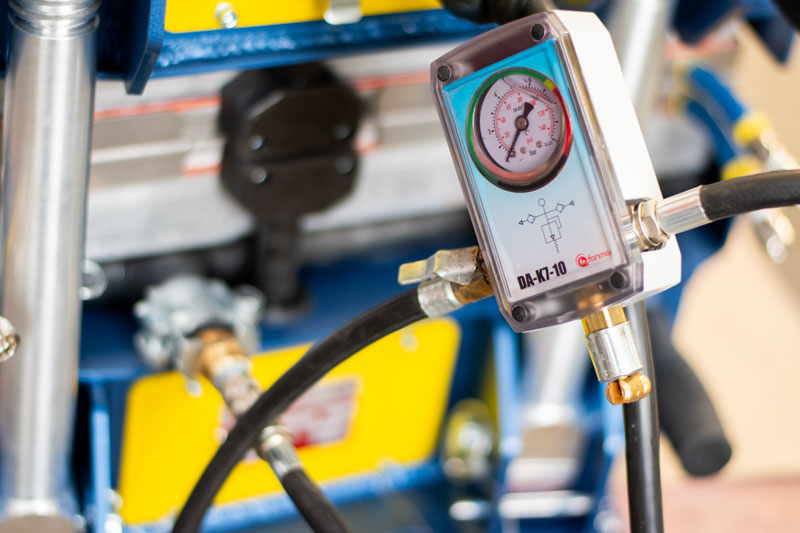

Der Druck im Luftkissen ist gleichmässig auf der ganzen Fläche. Max. Druck 7 bar (100PSI).

Heizsystem

Schnelle Aufheizung beider Roste mittels gepanzerter Silikonwiderstandsheizung. Jede Widerstandsheizung ist spezifisch mit einer asymetrischen Wicklung angefertigt worden um eine gleichmässige Verteilung der Hitze auf dem ganzen Gurt zu gewährleisten. Sie heizen mehr auf den beiden Enden um einerseits den seitlichen Temperaturverlust auszugleichen und andererseits die Wärmekonzentration im mittleren Teil zu verhindern. Programmierbare Temperatur bis 200º C / 392º F.

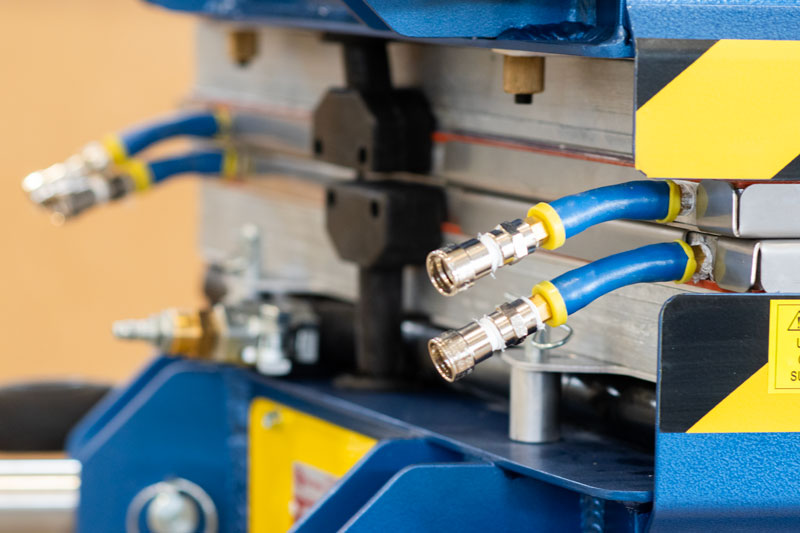

Kühlsystem

Geschlossenes Wasserkühlsystem aus rostfreiem Stahl angetrieben durch eine Tauchpumpe.  Beschleunigt die Senkung der Temperatur auf dem Gurt und reduziert die Wartezeit für die nächste Benützung der Presse. Tritt automatisch in Kraft nach Beendigung der Haltezeit der Temperatur. (In der Ausführung beide Roste mit unabhängiger Versorgung wird die Kühlung manuell aktiviert).

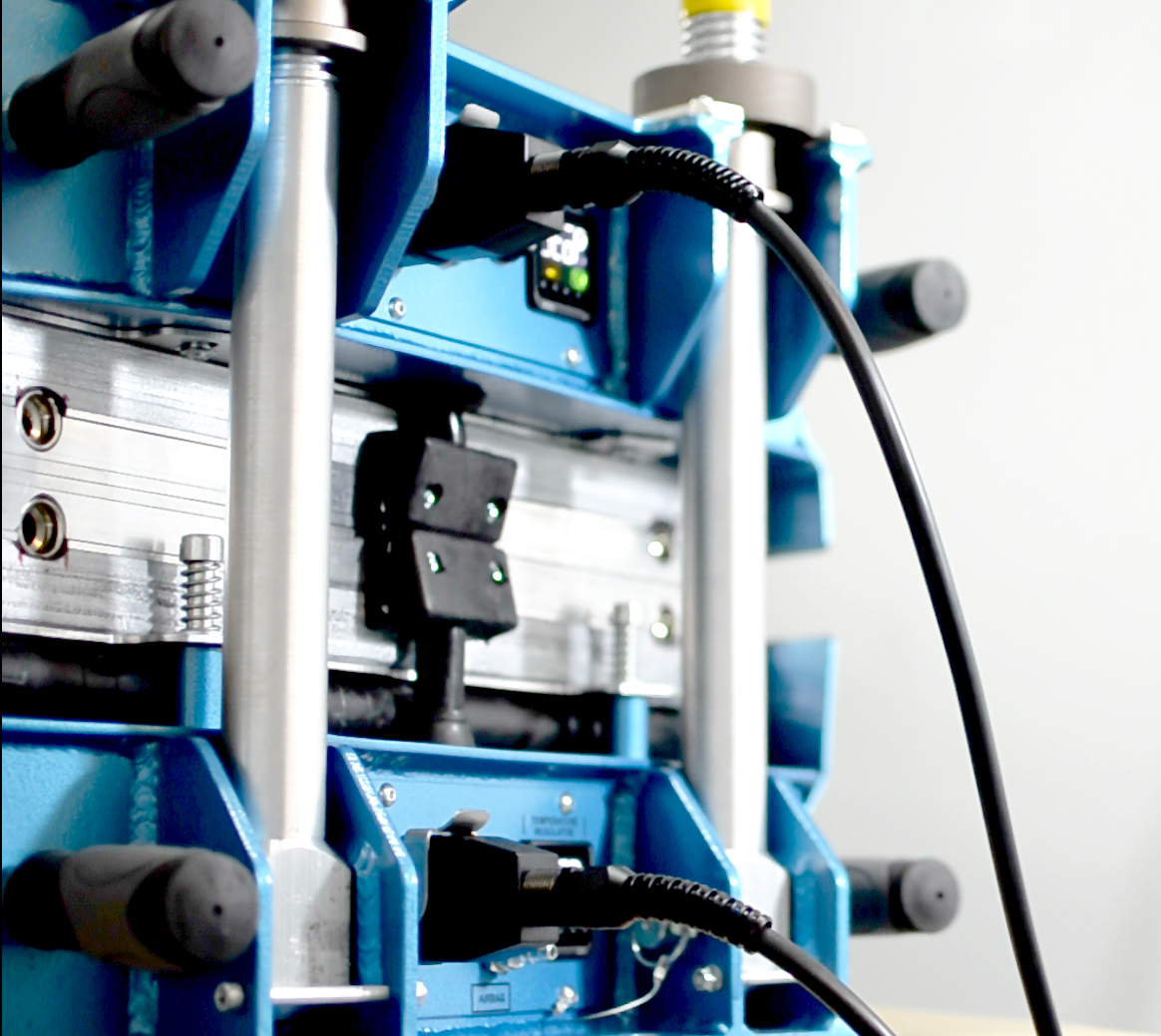

Elektrische Konfiguration

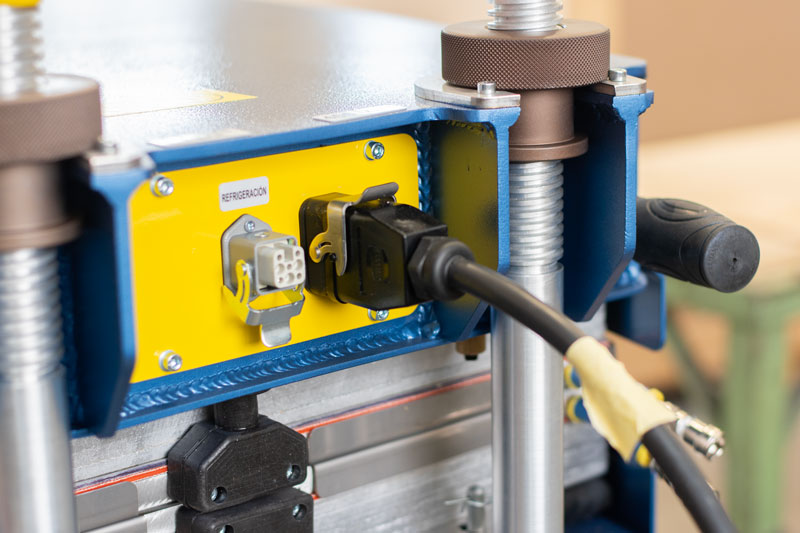

Zusätzlich zur Standardkonfiguration von 400V III-Phasen, ist das Modell E-Komp auch in 230V I-Phase erhältlich (mit unabhängiger Versorgung der Roste).  Für andere elektrische Konfigurationen konsultieren Sie die Verkaufsabteilung.

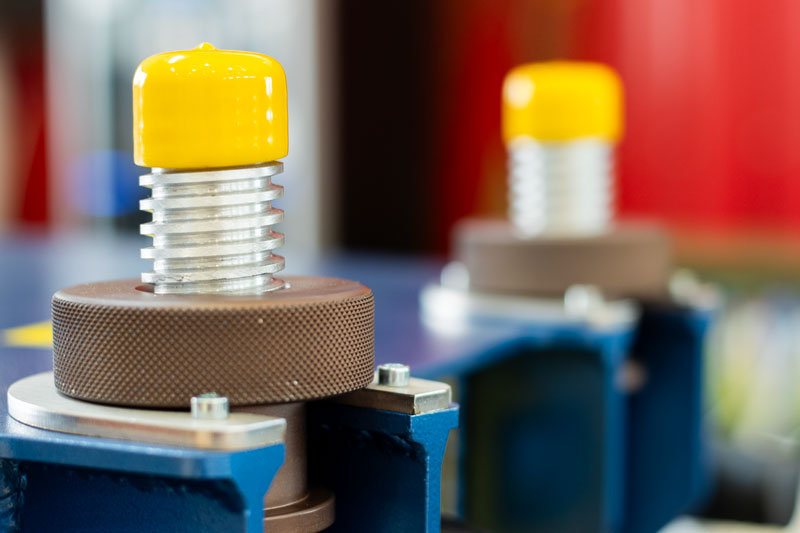

Verschluss

Erlaubt eine perfekte Montierung der Elemente. Hergestellt aus Stahl. Leicht einstellbar für die Anpassung der verschiedenen Dicken von Fördergurten. Hergestellt aus Stahl mit Sicherheitsfaktor 2 (welche das Doppelte der Gesamtdruckbelastung jedes Elementes aushalten).

E-Komp - Montagepressen - Mittels Wasser gekühlt
E-Komp - Montagepressen - Mittels Wasser gekühlt
E-Komp - Montagepressen - Mittels Wasser gekühlt
E-Komp - Montagepressen - Mittels Wasser gekühlt
E-Komp - Montagepressen - Mittels Wasser gekühlt
E-Komp - Montagepressen - Mittels Wasser gekühlt
verfügbare Dokumente
Technische Seite   PDF sehen
Katalog   PDF sehen
Inbegriffen
Option
Wi-Control

Wi-Control

Pressen die mit Wi-Control ausgestattet sind erzeugen ein...

mehr Info

Koffer und Anschlüsse

Koffer und Anschlüsse

Koffer mit allen nötigen Anschlüssen und nötigen Gerätschaften...

mehr Info

Kühlungspumpe

Kühlungspumpe

Tauchwasserstahlpumpe für die Kühlung der Heizplatten. (Wassertank nicht...

mehr Info

Tragbarer Tank für die Kühlung

Tragbarer Tank für die Kühlung

19.5 Liter Wasser für die Kühlung angetrieben durch...

mehr Info

Kompressor 10 Bar

Kompressor 10 Bar

Kolbenkompressor bis 10 Bar mit reduzierter Grösse, mit...

mehr Info

Werkzeuge für FördergurtenWerkzeuge für FördergurtenWerkzeuge für FördergurtenWerkzeuge für Fördergurten

Werkzeuge für Fördergurten

Komplettes Set mit hochwertigen Werkzeugen für die Vorbereitung...

mehr Info
